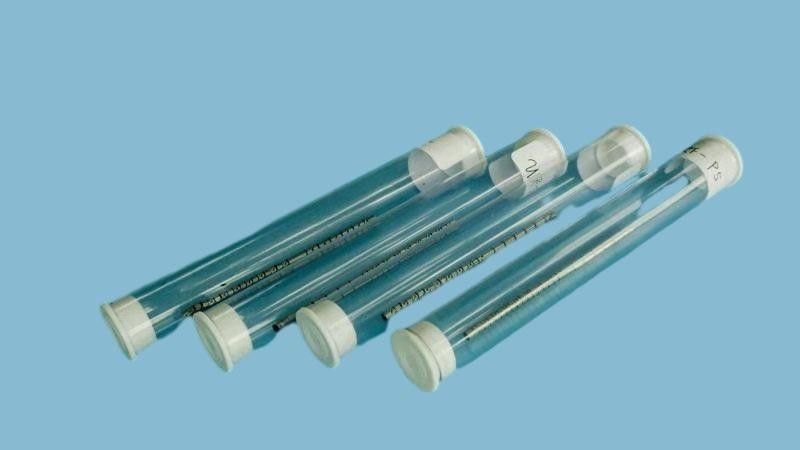

قطعات انعطاف پذیر اندوسکوپ
>
|
| مدل | OD | ضخامت | سوراخ داخلی | طول | مواد |
| GIF-XQ240 | 8 سنت5 | 0.3 | 5 سنت0 | 68 | S304 |
| GIF-Q180 | 8 سنت5 | 0.3 | 5 سنت0 | 68 | S304 |
| GIF-Q145 | 9 سنت0 | 0.3 | 5 سنت4 | 72 | S304 |
| PCF-P240AL | 9 سنت3 | 0.3 | 5 سنت3 | 99 | S304 |
| PCF-160AL | 9 سنت7 | 0.3 | 5 سنت9 | 99 | S304 |
| PCF-Q180AL | 9 سنت7 | 0.33 | 5 سنت9 | 99 | S304 |
| PCF-Q260AL | 9 سنت7 | 0.3 | 5 سنت9 | 98 | S304 |
| CF-240L | 10 سنت9 | 0.35 | ¢67 | 111 | S304 |
| CF-Q160AL | ¢116 | 0.35 | ¢74 | 113 | S304 |
| CF-Q180AL | ¢116 | 0.4 | ¢74 | 113 | S304 |
| CF-H180AL | ¢116 | 0.4 | ¢74 | 112 | S304 |
| CF-H260DL | 12 سنت1 | 0.35 | ¢77 | 112 | S304 |
| TJF-260 | ¢110 | 0.3 | ¢64 | 54 | S304 |
| GIF-H260 | 8 سنت8 | 0.3 | 5 سنت1 | 72 | S304 |
| GIF-Q160 | 8 سنت8 | 0.3 | 4 سنت6 | 73 | S304 |
| TJF-160 | ¢110 | 0.3 | ¢64 | 54 | S304 |
| CF-Q160I | ¢116 | 0.4 | ¢74 | 113 | S304 |
| GIF-160 | 8 سنت5 | 0.3 | 4 سنت8 | 68 | S304 |
| GIF-Q260 | 8 سنت7 | 0.3 | 8 سنت2 | 68 | S304 |
| PCF-140L | 9 سنت7 | 0.3 | 5 سنت9 | 98 | S304 |
| GIF-1T240 | 10 سنت1 | 0.3 | ¢62 | 84 | S304 |
| CF-240DL | 10 سنت9 | 0.35 | ¢67 | 111 | S304 |
| CF-Q260DL | 10 سنت9 | 0.35 | ¢67 | 111 | S304 |
| TJF-240 | ¢110 | 0.3 | ¢64 | 54 | S304 |
| GIF-V70 | 8 سنت5 | 0.3 | 5 سنت0 | 73 | S304 |
| CF-HQ190 | ¢116 | 0.4 | ¢73 | 109 | S304 |
| CF-V70I | ¢116 | 0.4 | ¢73 | 109 | S304 |
| PCF-Q260JI | 9 سنت7 | 0.3 | 5 سنت9 | 92 | S304 |
| PCF-Q260AZI | |||||
| GIF-140 | 8 سنت8 | 0.3 | 5 سنت5 | 72 | S304 |
| GIF-Q140 | 9 سنت3 | 0.3 | 5 سنت6 | 75 | S304 |
| PCF-H180AL | 10 سنت2 | 0.3 | 5 سنت9 | 99 | S304 |
| PCF-240L | 9 سنت7 | 0.3 | 5 سنت9 | 99 | S304 |
| CF-Q260AI | 10 سنت9 | 0.35 | ¢65 | 107 | S304 |
| GIF-H180 | 9 سنت1 | 0.3 | 5 سنت6 | 75 | S304 |
| GIF-Q240 | 8 سنت8 | 0.3 | 5 سنت1 | 74 | S304 |
| CHF-T20 | 5 سنت5 | 0.15 | سه سنت8 | 38 | S304 |
| CHF-P60 | 4 سنت6 | 0.15 | سه سنت1 | 37.8 | S304 |
| CF-140I | ¢116 | 0.3 | ¢74 | 108 | S304 |
| GIF-Q150 | 8 سنت5 | 0.3 | 5 سنت0 | 68 | S304 |
| GIF-Q260J | 9 سنت5 | 0.3 | 5 سنت9 | 71 | S304 |
| GIF-XTQ160 | ¢118 | 0.3 | ¢8 | 89 | S304 |
| GIF-2T160 | ¢116 | 0.3 | ¢76 | 89 | S304 |
| TJF-Q180V | ¢110 | 0.3 | ¢70 | 54 | S304 |
| LF-GP | سه سنت7 | 0.12 | 2 سنت6 | 33 | S304 |
| 11272CU1 | 4 سنت6 | 0.15 | سه سنت1 | 50.4 | S304 |
| CF-H190L | ¢116 | 0.4 | ¢73 | 109 | S304 |
| PCF-H190L | 10 سنت25 | 0.3 | 5 سنت6 | 98 | S304 |
| CF-HQ190 | ¢118 | 0.4 | / | 46.5 | S304 |
| GIF-H180J | 9 سنت5 | 0.3 | ¢60 | 77 | S304 |
| GIF-H185/190 | 8 سنت9 | 0.3 | 5.1 | 66.2 | S304 |
| PCF-PH190L | 9 سنت1 | 0.3 | 5.5 | 96.7 | S304 |
| PCF-PH190L | 9 سنت5 | 0.3 | / | 58.2 | S304 |
| PCF-H190L | 10 سنت25 | 0.3 | 5 سنت6 | 98 | S304 |
| 11278 | 2.55*2.15 | 0.1 | ¢1.3 | 68 | S304 |
| GIF-N180 | 4 سنت8 | 0.15 | سه سنت3 | 73 | S304 |
| BF-Q180 | 4 سنت8 | 0.15 | سه سنت3 | 48.5 | S304 |
| URF-P5 | 2 سنت5 | 0.1 | ¢1.85 | 65 | S304 |
| URF-V | سه سنت15 | 0.1 | 2 سنت1 | 65 | S304 |
| CYF-5 | 4 سنت8 | 0.15 | سه سنت6 | 60 | S304 |
| CF-HQ190 | ¢118 | 0.4 | / | 46.5 | S304 |
| GIF-1TQ160 | 10 سنت0 | 0.3 | ¢64 | 85.5 | S304 |
| GIF-2TH180 | ¢113 | 0.3 | ¢74 | 85.4 | S304 |
| CYF-V2 | 5 سنت0 | 0.15 | سه سنت6 | 59.5 | S304 |
| LTF-240 | ¢65 | 0.3 | 4 سنت3 | 53.3 | S304 |
| GIF-XP180N | 5 سنت2 | 0.15 | سه سنت1 | 72.7 | S304 |
| 2 سنت8 | 0.1 | ¢1.9 | 18.8 | S304 | |
| LF-DP | 2 سنت8 | 0.1 | ¢1.9 | 23.8 | S304 |
| ENF-GP/P4 | سه سنت3 | 0.12 | 2 سنت2 | 25.3 | S304 |
| GIF-HQ290 | 9 سنت5 | 0.3 | ¢6 | 76.3 | S304 |
| GIF-H290 | 8 سنت6 | 0.25 | 4 سنت9 | 63.8 | S304 |
| CF-HQ290 | ¢116 | 0.4 | ¢73 | 107.6 | S304 |
| 7326.071 | سه سنت0 | 0.1 | 2 سنت1 | 67.7 | S304 |
| 7325.071 | 2 سنت6 | 0.1 | ¢1.75 | 68 | S304 |
| CYF-VH | 5 سنت1 | 0.15 | سه سنت7 | 53.5 | S304 |
| PCF-H190DL | 10 سنت9 | 0.3 | ¢64 | 101.5 | S304 |
| PCF-H190DL | ¢110 | 0.3 | / | 55.2 | S304 |
| 11101RP2 | سه سنت2 | 0.12 | 2 سنت1 | 32 | S304 |
| 11101VN | سه سنت2 | 0.12 | 2 سنت1 | 35 | S304 |
| GIF-HQ190 | 9 سنت5 | 0.3 | ¢6 | 74.5 | S304 |
| CHF-V | 4 سنت6 | 0.15 | سه سنت2 | 42 | S304 |
| ENF-VT2 | 4 سنت6 | 0.15 | سه سنت2 | 37 | S304 |
| ENF-V2 | سه سنت0 | 0.1 | 2 سنت1 | 26.6 | S304 |
| BF-260 | 4 سنت6 | 0.15 | سه سنت2 | 42 | S304 |
| BF-P180 | 4 سنت6 | 0.15 | سه سنت2 | 46.3 | S304 |
| 11292ED1 | 4 سنت6 | 0.15 | سه سنت1 | 50.4 | S304 |
| BF-H190 | 4 سنت8 | 0.15 | سه سنت3 | 53.5 | S304 |
| TJF-145 | |||||
| GIF-Q240X | 8 سنت9 | 0.3 | 5 سنت3 | 72.5 | S304 |
| GIF-H170 | 8 سنت9 | 0.25 | 5 سنت1 | 66 | S304 |
| GIF-XP260N | 5 سنت2 | 0.15 | سه سنت1 | 72.7 | S304 |
| GIF-XP190N | 5 سنت5 | 0.15 | سه سنت0 | 70.1 | S304 |
| ENF-XP | ¢1.86 | 0.08 | ¢1.0 | 19.7 | S304 |
| 7223.001 | سه سنت2 | 0.12 | 2 سنت2 | 27.3 | S304 |
| JF-260V | ¢110 | 0.3 | ¢64 | 54 | S304 |
| BF-P60 | 4 سنت6 | 0.15 | سه سنت1 | 42.8 | S304 |
| ENF-T3 | 4 سنت8 | 0.15 | سه سنت1 | 32.8 | S304 |
| BF-1T180 | 5 سنت6 | 0.15 | 4 سنت0 | 54.7 | S304 |
| BF-Q190 | 4 سنت65 | 0.15 | سه سنت15 | 50.6 | S304 |
| CF-H290I | ¢110 | 0.4 | ¢62 | 102.4 | |
| TJF-160R | ¢110 | 0.3 | ¢64 | 54 | S304 |
| BF-1TH190 | ¢60 | 0.15 | سه سنت8 | 55.7 | |
| BF-1T260 | 5 سنت65 | 0.15 | 4 سنت0 | 50.9 | |
| TJF-140F | ¢110 | 0.3 | ¢64 | 55.1 | |
| 11272VN | |||||
| BF-P240 | 4 سنت65 | 0.15 | سه سنت3 | 45.8 | |
| FG-29W | 9 سنت1 | 0.25 | 5 سنت6 | 66.2 | |
بخش خم شده از مجموعه ای از حلقه های فلزی شکل عجیب تشکیل شده است که هرکدام از آنها از طریق یک مفصل آزاد متصل به حلقه در هر دو طرف آن هستند.این مفاصل با استفاده از یک سری از پین های محور ساخته شده اند، هرکدام 90 درجه از همسایگان خود جابجا شده اند.
یک مجموعه از محورها اجازه می دهد تا بخش خم شده در جهت بالا و پایین پیچیده شود. مجموعه دوم اجازه می دهد تا بخش خم شده در جهت راست و چپ پیچیده شود.آنها اجازه می دهند بخش خم شده به هر جهت خم شودجهت پیچ شدن توسط چهار سیم زاویه ای که طول لوله ورودی را طی می کنند کنترل می شود. این چهار سیم به طور محکم به نوک بخش خم شده در ساعت 3 متصل می شوند.ساعت 6، 9 ساعت و 12 ساعت موقعیت.کشیدن سیم متصل به موقعیت ساعت 12 باعث می شود که بخش خم شده به سمت بالا خم شود و به آنچه که اندوسکوپیست ها به عنوان انحراف نوک بالا اشاره می کنند، دست یابد✓ کشیدن سیم متصل به موقعیت ساعت 3 باعث انحراف نوک راست می شود. کشیدن دو سیم دیگر باعث انحراف پایین و چپ می شود.اندوسکوپیست می تواند به طور متناوب هر یک از این سیم ها را با چرخش یا دکمه های زاویه بالا و پایین یا راست و چپ بکشاند. چرخش دکمه های بالا و پایین و راست و چپ با هم تولید یک حرکت نوک ترکیبی (به عنوان مثال،به سمت بالا و سمت راست) و اجازه می دهد تا متخصص اندوسکوپ نوک اندوسکوپ را در هر جهت.
